PCM5102A DAC Decoder I2S Audio Modul Board für Raspberry Pi pHAT Format

🎵 PCM5102A DAC Modul – Digital zu Analog Audio Decoder

✅ Merkmale auf einen Blick

• ✔️ Basierend auf dem PCM5102A Digital-Analog-Wandler (DAC)
• ✔️ Hochwertiger 3.5 mm Klinkenausgang (LINE OUT)
• ✔️ Unterstützt I2S Audioeingang: SCK, BCK, DIN, LCK
• ✔️ Zusätzliche Lötpads für Konfigurationen und Filter
• ✔️ Robuste, kompakte Bauform mit violettem PCB

📦 Lieferumfang

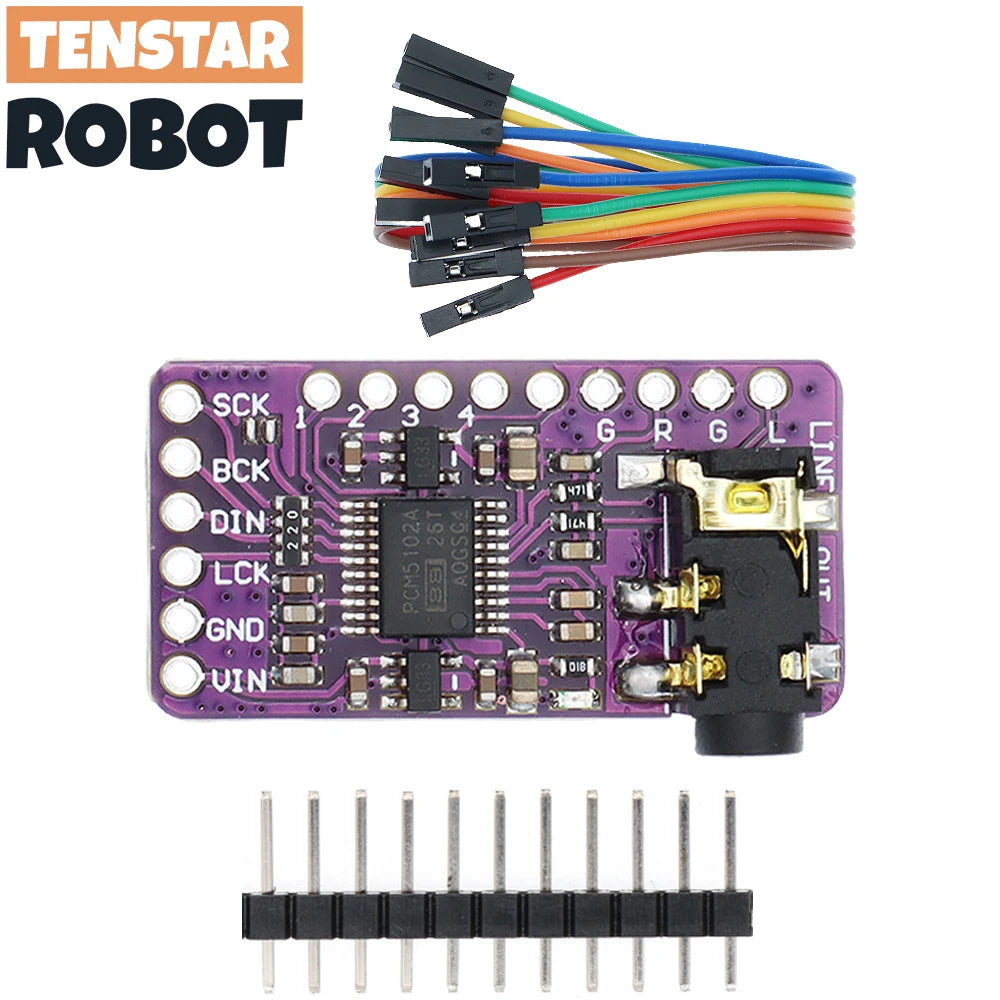

1x PCM5102A Audio DAC Modul
1x Stiftleisten-Set (einreihig)
1x Anschlusskabelsatz (Dupont-Kabel)

🎧 Ideal für DIY-Audio-Projekte

Dieses Modul eignet sich perfekt zur digitalen Audioausgabe in Projekten mit Mikrocontrollern, Raspberry Pi oder Arduino-Systemen. Der PCM5102A Chip liefert klaren Stereosound und eignet sich ideal für Kopfhörer oder Aktivlautsprecher über den integrierten 3,5 mm Anschluss.

🔌 Anschlussbelegung

• I2S Eingänge: SCK, BCK, DIN, LCK
• Stromversorgung: VIN, GND
• Audioausgang: LINE OUT (3.5 mm Klinke)

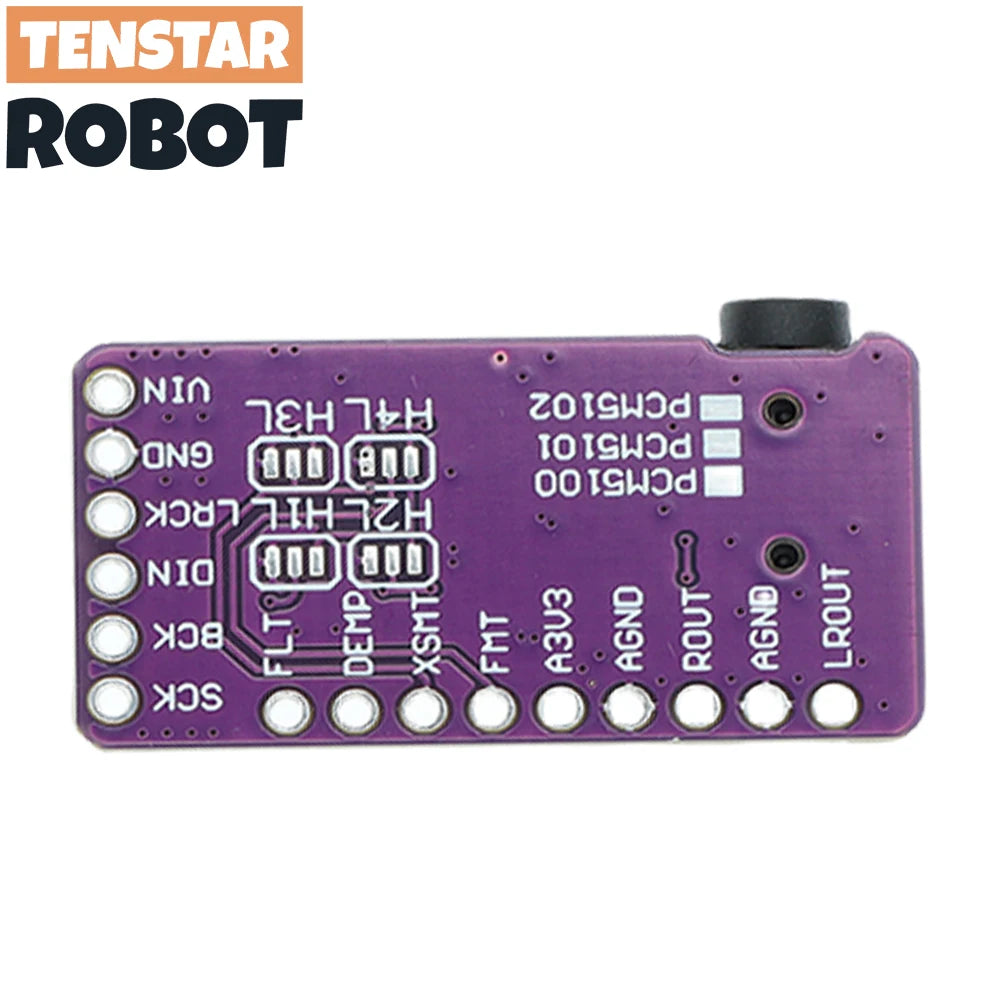

• Weitere Pins: FLT, DEM0, XSMT, FMT, A3V3, AGND, ROUT, LROUT

⚙️ Technische Daten

• Chip: PCM5102A
• Audioeingang: I2S (digital)
• Audioausgang: Analog, Stereo 3.5 mm Klinke
• Versorgungsspannung: 3.3–5 V
• PCB-Farbe: Violett
• Abmessungen: ca. 35 × 17 mm

📦 Versand & Rückgabe

📬 Versand aus Deutschland
🔄 30 Tage Rückgaberecht
💬 Freundlicher & schneller Kundensupport

❓ Häufige Fragen (FAQ)

Welche Eingänge werden verwendet?
✅ Das Modul nutzt I2S mit SCK, BCK, DIN und LCK.

Benötige ich einen Verstärker?
✅ Für Kopfhörer oder Aktivlautsprecher nicht zwingend, für passiv ggf. extern notwendig.

Ist das Modul gelötet?
✅ Modul ist fertig bestückt, Stiftleisten liegen separat bei.
